聯(lián)系人：
劉經(jīng)理：13990299932
李經(jīng)理：13881039966
王主任：15983833888
座機(jī)：0838-5702113
傳真：0838-5702113
郵箱：296193444@qq.com
Q Q：296193444
總部地址：四川省德陽市旌陽區(qū)德新鎮(zhèn)工業(yè)園區(qū)
1.產(chǎn)品描述：以莫來石為主晶相的鋁硅系耐火磚。原料為莫來石料、剛玉料、石英粉、粘土等。莫來石分子式中AL2O3含量為71.8%。
2.產(chǎn)品特性：抗高溫蠕變能力遠(yuǎn)遠(yuǎn)優(yōu)于各種高鋁磚，抗熱震性能******，對酸性及低堿度熔渣的侵蝕抵抗能力優(yōu)于鎂磚、次于剛玉磚。
3.分類牌號：
按生產(chǎn)工藝分為燒結(jié)莫來石制品和電熔莫來石制品。燒結(jié)莫來石磚以莫來石，外加剛玉石英粉等添加劑，配料成型燒成而得。燒成溫度達(dá)1550℃，但如果原料中是電熔莫來石原料，要1700℃才能燒好了。電熔莫來石磚以高鋁礬土或工業(yè)氧化鋁外加粘土硅石來配料，經(jīng)電弧爐熔融澆注退火制成。
按內(nèi)部相組成分為三種：
莫來石磚，莫來石單相結(jié)合。
莫來石-剛玉磚，主晶相為莫來石，次晶相為剛玉。

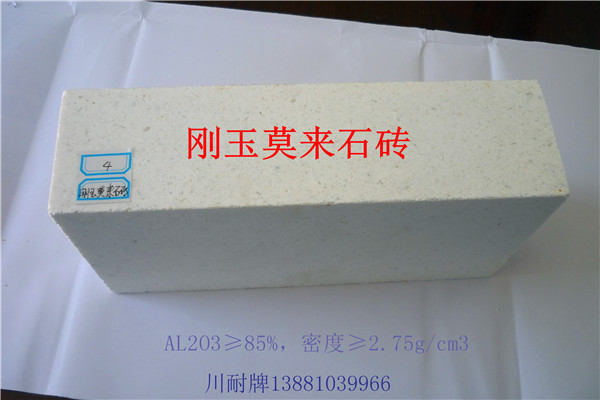

剛玉-莫來石磚，主晶相為剛玉，次晶相為莫來石。
4.磚型尺寸：根據(jù)用戶要求訂做。常用標(biāo)磚尺寸是230*114*65mm。
5.產(chǎn)品用途：主要用于加熱爐、燃燒室、水泥石灰回轉(zhuǎn)窯內(nèi)襯、耐火磚窯和陶瓷窯及其推板承燒板匣缽窯具、電爐頂、煉鐵熱風(fēng)爐、魚雷車沖擊部位及渣線、鋼包、玻璃窯焰頂、玻璃窯流槽蓋、玻璃窯料道、上部結(jié)構(gòu)、澄清池的池壁、蓄熱室拱、碳黑反應(yīng)爐等。
6.施工方法：高檔材料，出廠前一般要經(jīng)過預(yù)組裝。磚縫要小。
7.包裝方式：防破損托盤包裝。
8.儲運(yùn)要求：小心輕放。
9.產(chǎn)品指標(biāo)：
|
|
莫來石磚 |
熔鑄莫來石磚 |
|
AL2O3 |
65% |
70-75% |
|
耐火度 |
1825 |
|
|
荷軟溫度T0.6 |
1650 |
1700 |
|
常溫強(qiáng)度 |
70 |
≥160MPa |
|
顯氣孔率 |
18% |
≤10% |
|
1600℃加熱線收縮 |
|
0-0.15% |
|
1100℃水冷抗熱震性次數(shù) |
|
|
|
密度g/cm3 |
2.5 |
2.9-3.0 |
|
熱導(dǎo)率 |
|
|
|
|
莫來石-剛玉磚 |
剛玉-莫來石磚 |
|
AL2O3 |
77% |
≥85% |
|
荷軟溫度T0.6 |
1680 |
≥1700 |
|
常溫強(qiáng)度 |
90 |
100MPa |
|
顯氣孔率 |
15.3 |
≤19% |
|
1600℃加熱線收縮 |
0-0.2 |
0-0.15% |
|
1100℃水冷抗熱震性次數(shù) |
≥15次 |
≥30次 |
|
密度g/cm3 |
2.7 |
2.75 |
|
1200℃熱導(dǎo)率 |
3.48w/(m.k) |
4.12w/(m.k) |
10.配套材料：莫來石質(zhì)耐火泥或剛玉耐火泥。
11.選購方法：按溫度高低、是否有侵蝕磨損、氣氛等綜合考慮，按設(shè)計(jì)方意見一般沒錯。莫來石磚在1450℃以上不宜與堿類物質(zhì)接觸，否則將使莫來石分解，在1370℃的還原氣氛下也要分解，在1650℃時很容易分解。
12.交貨時間：生產(chǎn)時間一般計(jì)劃一個月時間，或可提前，但不能******。本公司按合同按計(jì)劃排班生產(chǎn)，新合同可能一下子插不進(jìn)去。除標(biāo)磚外，模具制作都要一周時間。
13.補(bǔ)充說明：莫來石磚性能******，耐高溫、耐磨、耐急冷急熱，用途廣泛。
內(nèi)容編輯
